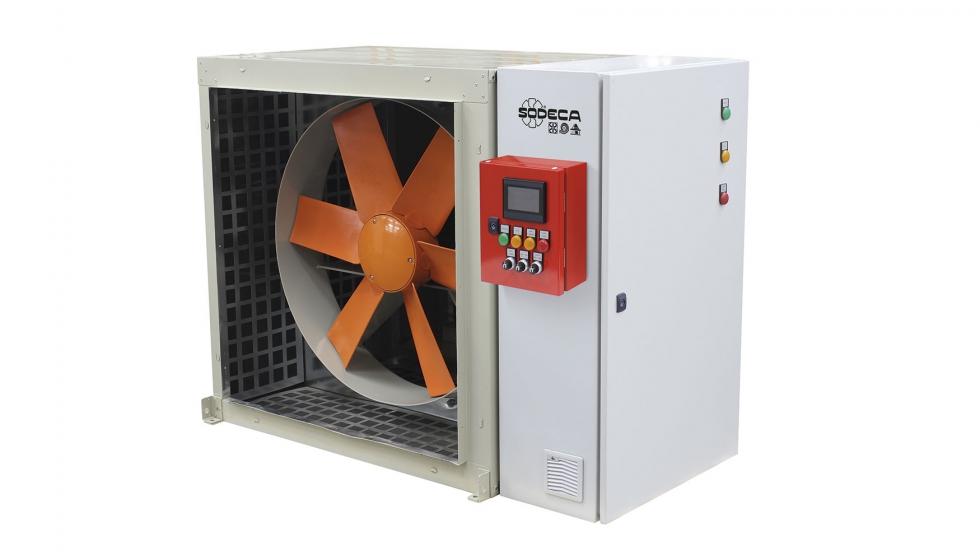

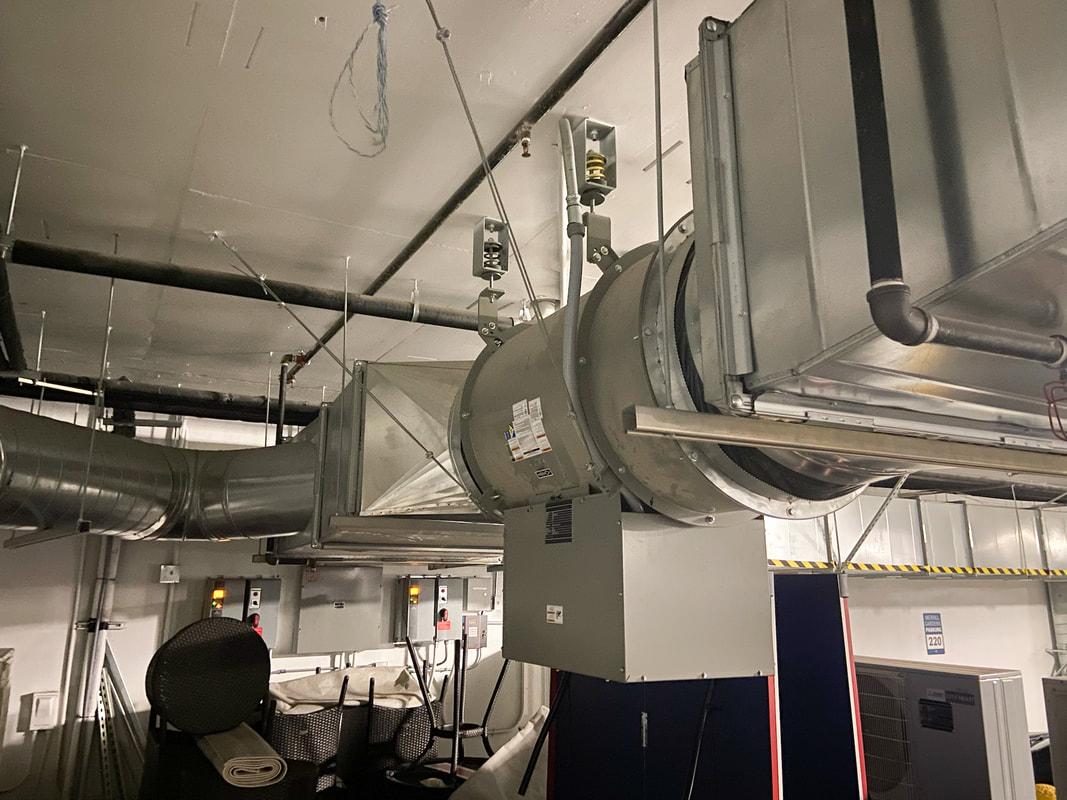

فن فشار مثبت
فن فشار مثبت دستگاهی است که با دمیدن هوای تازه به یک فضای بسته، فشار هوای داخل آن فضا را نسبت به محیط اطراف افزایش میدهد. در نتیجه، هنگام باز شدن درب یا ایجاد شکاف، هوا از داخل به بیرون جریان پیدا میکند و اجازه ورود دود، گازهای سمی یا آلودگی را نمیدهد.
به عبارت دیگر، این سیستم به جای خارج کردن هوا، هوای پاک را به داخل فضا وارد میکند تا یک اختلاف فشار کنترلشده ایجاد شود.
این اختلاف فشار معمولاً بین ۲۰ تا ۵۰ پاسکال طراحی میشود؛ البته مقدار دقیق آن به نوع ساختمان، استانداردهای طراحی و کاربری فضا بستگی دارد.
عملکرد فن فشار مثبت چگونه است؟
عملکرد این سیستم نسبتاً ساده اما بسیار مؤثر است. ابتدا فن هوای تازه را از محیط بیرون یا از یک کانال تأمین هوا دریافت میکند. سپس این هوا با فشار مناسب به فضای موردنظر منتقل میشود.
در ادامه، به دلیل افزایش فشار داخلی، هوا همواره تمایل دارد از داخل به بیرون حرکت کند. بنابراین، اگر درب باز شود یا درز کوچکی وجود داشته باشد، هوا از فضای ایمن خارج میشود و اجازه ورود دود یا آلودگی را نمیدهد.
به همین دلیل، در زمان وقوع حریق، مسیرهای خروج مانند راهپلهها و لابیهای اضطراری از دود محافظت میشوند و افراد میتوانند با ایمنی بیشتری ساختمان را ترک کنند.
اهمیت استفاده از فن فشار مثبت
در ساختمانهای مرتفع و فضاهای عمومی، وجود سیستم تهویه مناسب تنها برای آسایش نیست؛ بلکه نقش مهمی در حفظ جان افراد دارد.
از مهمترین دلایل استفاده از این سیستم میتوان به موارد زیر اشاره کرد:
- جلوگیری از نفوذ دود در زمان آتشسوزی
- تأمین هوای تازه برای فضاهای بسته
- افزایش ایمنی مسیرهای خروج اضطراری
- کاهش ورود گردوغبار و آلودگی
- بهبود کیفیت هوای داخل ساختمان
- کمک به عملکرد بهتر سیستمهای تهویه
- افزایش ایمنی ساکنان و کارکنان
- رعایت الزامات مقررات ملی ساختمان
علاوه بر این، بسیاری از پروژههای عمرانی بدون اجرای سیستم فشار مثبت موفق به دریافت تأییدیه ایمنی نخواهند شد.
کاربردهای فن فشار مثبت
یکی از مهمترین ویژگیهای این سیستم، تنوع بالای کاربرد آن است. امروزه از فن فشار مثبت در پروژههای مختلف استفاده میشود.
مهمترین کاربردها عبارتاند از:
راهپلههای فرار
اصلیترین کاربرد این سیستم، حفاظت از راهپلههای اضطراری در زمان آتشسوزی است. با ایجاد فشار مثبت، دود وارد مسیر خروج نمیشود و افراد میتوانند با امنیت بیشتری ساختمان را تخلیه کنند.
آسانسورهای آتشنشانی
در بسیاری از ساختمانهای بلند، چاه آسانسور نیز به سیستم فشار مثبت مجهز میشود تا دود وارد آن نشود.
لابیهای اضطراری
لابیهای بین طبقات نیز معمولاً به سیستم فشار مثبت مجهز میشوند تا ارتباط ایمن میان طبقات و راهپله حفظ شود.
بیمارستانها
در اتاقهای ایزوله، اتاق عمل و برخی بخشهای درمانی، فشار مثبت از ورود آلودگیهای محیطی جلوگیری میکند و شرایط استریل را حفظ میکند.
صنایع دارویی
در کارخانههای تولید دارو، حفظ پاکیزگی محیط اهمیت بالایی دارد. به همین دلیل، استفاده از سیستم فشار مثبت یکی از الزامات این صنعت محسوب میشود.
صنایع غذایی
در خطوط تولید مواد غذایی نیز این سیستم از ورود گردوغبار، حشرات و آلودگی جلوگیری میکند.
اتاقهای سرور
سرورها نسبت به گردوغبار بسیار حساس هستند. بنابراین، ایجاد فشار مثبت باعث کاهش ورود ذرات معلق به داخل اتاق میشود.
آزمایشگاهها
برخی آزمایشگاههای تخصصی برای جلوگیری از ورود آلودگی محیط، از سیستم فشار مثبت استفاده میکنند.

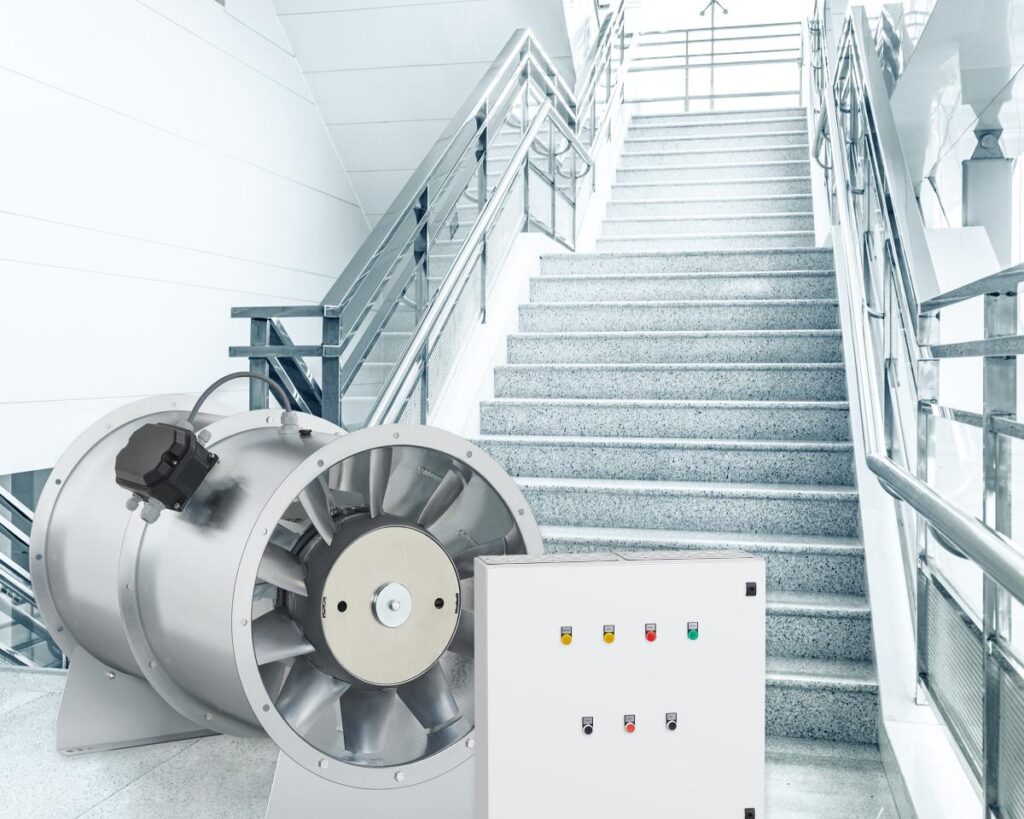

اجزای اصلی سیستم فن فشار مثبت
یک سیستم استاندارد معمولاً از بخشهای زیر تشکیل شده است:
فن
اصلیترین بخش سیستم است که وظیفه تأمین جریان هوا را بر عهده دارد.
موتور الکتریکی
انرژی لازم برای چرخش پروانه را فراهم میکند.
پروانه
پروانه با طراحی آیرودینامیکی، حجم مناسبی از هوا را جابهجا میکند.
کانال هوا
هوای تولیدشده توسط فن را به فضای موردنظر هدایت میکند.
دمپر
برای کنترل جریان هوا و جلوگیری از بازگشت آن استفاده میشود.
تابلو برق
عملکرد سیستم را کنترل و مدیریت میکند.
سنسور فشار
اختلاف فشار ایجادشده را اندازهگیری کرده و در صورت نیاز، سرعت فن را تنظیم میکند.

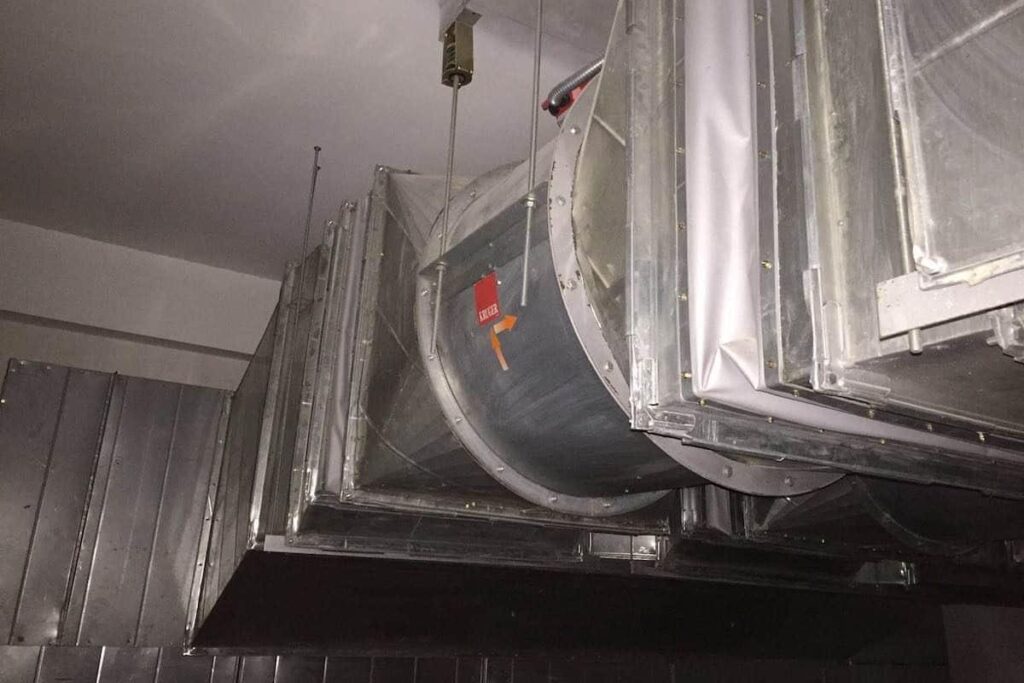

انواع فن فشار مثبت
با توجه به نوع پروژه، از مدلهای مختلفی استفاده میشود.
فن آکسیال
این مدل بیشترین کاربرد را در سیستمهای فشار مثبت دارد.
مزایا:
- دبی هوای بالا
- مصرف انرژی مناسب
- وزن کم
- نصب آسان

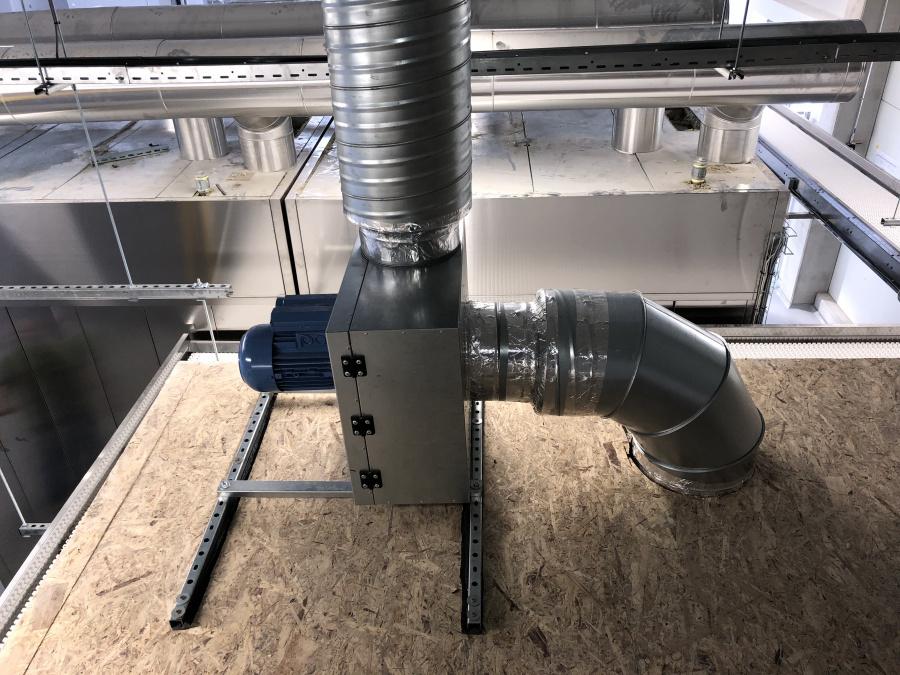

فن سانتریفیوژ
در پروژههایی که نیاز به فشار استاتیکی بیشتری وجود دارد، از فن سانتریفیوژ استفاده میشود.
مزایا:
- فشار بالا
- عملکرد مناسب در کانالهای طولانی
- راندمان بالا
فن جت
در برخی پارکینگها و تونلها از فنهای جت برای هدایت جریان هوا استفاده میشود.
مزایای استفاده از فن فشار مثبت
استفاده از این سیستم مزایای متعددی دارد که مهمترین آنها عبارتاند از:
- جلوگیری از ورود دود
- افزایش ایمنی ساکنان
- بهبود کیفیت هوای داخل ساختمان
- کاهش ورود آلودگی
- افزایش کارایی سیستم تهویه
- مصرف انرژی بهینه در مدلهای جدید
- عملکرد خودکار در شرایط اضطراری
- افزایش ارزش ساختمان
- رعایت الزامات ایمنی و آتشنشانی
نکات مهم در انتخاب فن فشار مثبت
برای انتخاب یک سیستم مناسب، باید به عوامل مختلفی توجه کنید؛ از جمله:
- ظرفیت هوادهی (CFM)
- فشار استاتیکی
- توان موتور
- نوع فن (آکسیال یا سانتریفیوژ)
- سطح صدای دستگاه
- راندمان انرژی
- کیفیت ساخت
- استانداردهای ایمنی
- شرایط محیط نصب
- قابلیت کارکرد مداوم
انتخاب صحیح این موارد، علاوه بر افزایش راندمان سیستم، هزینههای نگهداری را نیز کاهش میدهد.
استانداردهای طراحی فن فشار مثبت
طراحی سیستم فن فشار مثبت تنها به انتخاب یک فن با ظرفیت مناسب محدود نمیشود. در واقع، برای دستیابی به عملکرد مطلوب و دریافت تأییدیههای ایمنی، لازم است تمامی اجزای سیستم مطابق استانداردهای معتبر طراحی و اجرا شوند. علاوه بر این، رعایت استانداردها باعث افزایش ایمنی ساختمان و کاهش خطرات ناشی از آتشسوزی خواهد شد.
از مهمترین استانداردهای مورد استفاده میتوان به موارد زیر اشاره کرد:
- NFPA 92 (استاندارد سیستمهای کنترل دود)
- EN 12101 (استاندارد اروپایی کنترل دود و حرارت)
- مقررات ملی ساختمان ایران (مبحث سوم و مبحث چهاردهم)
- استانداردهای سازمان آتشنشانی
بنابراین، در پروژههای بزرگ بهتر است طراحی سیستم توسط مهندسان متخصص انجام شود تا تمامی الزامات فنی رعایت شود.
نحوه محاسبه ظرفیت فن فشار مثبت
یکی از مهمترین مراحل طراحی، انتخاب ظرفیت مناسب فن است. اگر ظرفیت فن کمتر از مقدار موردنیاز باشد، اختلاف فشار لازم ایجاد نخواهد شد. از سوی دیگر، اگر ظرفیت بیش از حد انتخاب شود، باز و بسته شدن دربها دشوار خواهد شد و مصرف انرژی نیز افزایش مییابد.
در تعیین ظرفیت فن، عوامل زیر نقش مهمی دارند:
- ارتفاع ساختمان
- تعداد طبقات
- حجم فضای موردنظر
- تعداد دربهای خروج
- میزان نشتی هوا
- ابعاد کانالهای تهویه
- فشار استاتیکی موردنیاز
- سرعت مجاز جریان هوا
به همین دلیل، استفاده از نرمافزارهای تخصصی و محاسبات مهندسی در پروژههای بزرگ توصیه میشود.
تفاوت فن فشار مثبت و سیستم تخلیه دود
بسیاری از افراد تصور میکنند که این دو سیستم عملکرد یکسانی دارند، در حالی که تفاوتهای مهمی بین آنها وجود دارد.
| ویژگی | فن فشار مثبت | سیستم تخلیه دود |
|---|---|---|
| وظیفه اصلی | ورود هوای تازه | خروج دود |
| محل نصب | راهپله، لابی، آسانسور | پارکینگ، سالنها، سولهها |
| هدف | جلوگیری از ورود دود | خارج کردن دود |
| عملکرد | افزایش فشار هوا | ایجاد فشار منفی |
| زمان استفاده | هنگام حریق | هنگام حریق |
در بسیاری از ساختمانهای مدرن، هر دو سیستم بهصورت همزمان طراحی و اجرا میشوند تا حداکثر ایمنی فراهم شود.
نکات مهم هنگام خرید فن فشار مثبت
اگر قصد خرید این تجهیزات را دارید، بهتر است پیش از انتخاب محصول، به چند نکته اساسی توجه کنید.
ظرفیت هوادهی
ظرفیت هوادهی باید متناسب با حجم فضای موردنظر باشد. انتخاب ظرفیت کمتر یا بیشتر از نیاز، عملکرد سیستم را تحت تأثیر قرار میدهد.
فشار استاتیکی
هرچه طول کانال بیشتر باشد یا تعداد زانوییها افزایش یابد، فشار استاتیکی موردنیاز نیز بیشتر خواهد شد.
کیفیت موتور
موتورهای باکیفیت علاوه بر مصرف انرژی کمتر، طول عمر بیشتری نیز دارند.
جنس پروانه
پروانههای آلومینیومی یا فولادی بالانسشده، دوام بیشتری داشته و لرزش کمتری ایجاد میکنند.
میزان صدا
در ساختمانهای مسکونی، بیمارستانها و مراکز آموزشی، انتخاب فن کمصدا اهمیت زیادی دارد.
خدمات پس از فروش
همیشه محصولی را انتخاب کنید که دارای گارانتی معتبر، قطعات یدکی و خدمات پس از فروش باشد.
نکات نصب فن فشار مثبت
حتی بهترین تجهیزات نیز در صورت نصب نادرست، عملکرد مطلوبی نخواهند داشت. بنابراین، رعایت نکات زیر ضروری است:
- انتخاب محل مناسب نصب فن
- استفاده از لرزهگیر برای کاهش ارتعاش
- آببندی صحیح کانالها
- نصب دمپر مناسب
- تنظیم دقیق سنسور فشار
- بررسی عملکرد سیستم پس از نصب
- انجام تست عملکرد در شرایط اضطراری
علاوه بر این، بهتر است نصب توسط افراد متخصص انجام شود تا از بروز مشکلات احتمالی جلوگیری شود.
نگهداری و سرویس دورهای
نگهداری منظم باعث افزایش عمر تجهیزات و حفظ راندمان سیستم میشود.
اقدامات مهم عبارتاند از:
- تمیز کردن پرههای فن
- بررسی سلامت موتور
- کنترل تسمه (در مدلهای تسمهای)
- بررسی اتصالات برقی
- تست سنسور فشار
- کنترل عملکرد دمپرها
- روانکاری یاتاقانها (در صورت نیاز)
- بررسی لرزش و صدای غیرعادی
انجام سرویسهای دورهای، احتمال خرابی ناگهانی سیستم را به میزان قابلتوجهی کاهش میدهد.
مزایای استفاده از فن فشار مثبت در ساختمانهای مدرن
با گسترش ساختوساز ساختمانهای مرتفع و مجتمعهای تجاری، اهمیت سیستمهای کنترل دود بیش از گذشته احساس میشود. استفاده از فن فشار مثبت مزایای متعددی به همراه دارد که از جمله آنها میتوان به موارد زیر اشاره کرد:
- افزایش ایمنی ساکنان
- جلوگیری از گسترش دود
- تسهیل عملیات امداد و نجات
- کاهش خسارات ناشی از آتشسوزی
- بهبود کیفیت هوای داخلی
- رعایت الزامات قانونی
- افزایش ارزش ساختمان
- کاهش هزینههای نگهداری در بلندمدت
اشتباهات رایج در انتخاب فن فشار مثبت
برخی از اشتباهات متداول عبارتاند از:
- انتخاب ظرفیت نامناسب
- بیتوجهی به فشار استاتیکی
- استفاده از تجهیزات بیکیفیت
- نصب غیراصولی
- عدم سرویس دورهای
- انتخاب فن بدون توجه به استانداردهای ایمنی
- حذف دمپر یا سنسور فشار برای کاهش هزینه
پرهیز از این اشتباهات، عملکرد سیستم را بهبود میبخشد و از هزینههای اضافی جلوگیری میکند.
سوالات متداول
آیا فن فشار مثبت فقط در زمان آتشسوزی کار میکند؟
خیر. در بسیاری از پروژهها این سیستم بهصورت دائم یا نیمهدائم برای تأمین هوای تازه نیز مورد استفاده قرار میگیرد؛ اما در زمان حریق با حداکثر ظرفیت وارد مدار میشود.
آیا فن فشار مثبت برای ساختمانهای مسکونی ضروری است؟
در ساختمانهای بلندمرتبه و پروژههایی که مشمول ضوابط آتشنشانی هستند، استفاده از این سیستم معمولاً الزامی است.
بهترین نوع فن برای سیستم فشار مثبت چیست؟
در بیشتر پروژهها از فن آکسیال استفاده میشود؛ اما در مسیرهایی با افت فشار بالا، فن سانتریفیوژ گزینه مناسبتری خواهد بود.
هر چند وقت یکبار باید سیستم سرویس شود؟
توصیه میشود حداقل هر شش ماه یکبار سیستم بهصورت کامل بازبینی و آزمایش شود.
جمعبندی
فن فشار مثبت یکی از مهمترین تجهیزات ایمنی در ساختمانهای امروزی است که نقش اساسی در جلوگیری از نفوذ دود، تأمین هوای تازه و حفظ ایمنی افراد ایفا میکند. انتخاب صحیح این سیستم باید بر اساس محاسبات مهندسی، استانداردهای معتبر و شرایط پروژه انجام شود. همچنین، نصب اصولی و سرویس دورهای، تأثیر مستقیمی بر عملکرد و طول عمر تجهیزات دارد.
اگر بهدنبال اجرای یک سیستم تهویه ایمن، کارآمد و مطابق با استانداردهای روز هستید، استفاده از فن فشار مثبت باکیفیت میتواند انتخابی مطمئن و مقرونبهصرفه باشد.
