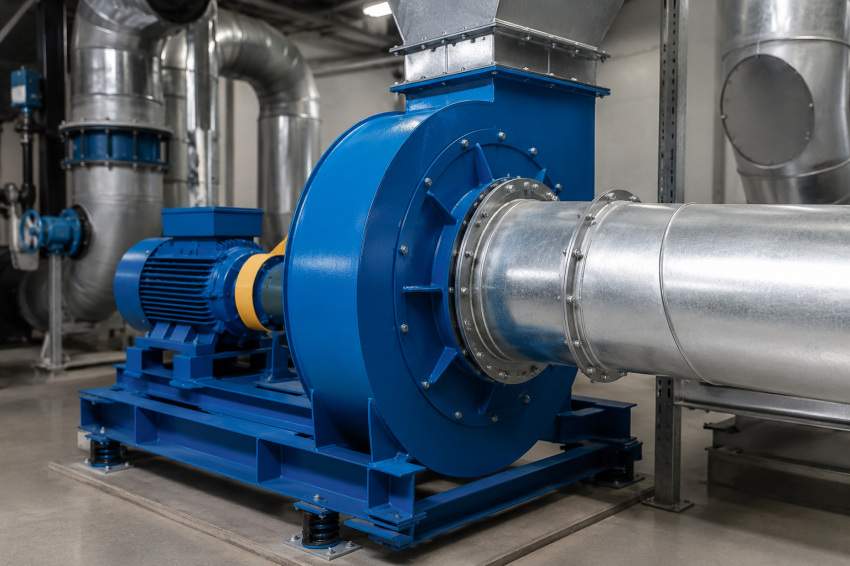

فن سانتریفیوژ صنعتی چیست؟
فن سانتریفیوژ صنعتی یکی از مهمترین تجهیزات جابهجایی هوا در کارخانهها، کارگاهها، سولهها و خطوط تولید است. اگر در محیط شما نیاز به تهویه قوی، مکش دود و گردوغبار، انتقال هوای گرم، یا غلبه بر افت فشار کانالکشی وجود دارد، احتمالاً یک فن سانتریفیوژ (Centrifugal Fan) انتخاب اصلی شماست. در این مقاله، به زبان ساده اما دقیق، با مفهوم فن سانتریفیوژ، اجزا، انواع، کاربردها، معیارهای انتخاب، نکات نصب و نگهداری و اشتباهات رایج آشنا میشوید تا بتوانید بهترین تصمیم را برای خرید یا طراحی سیستم تهویه صنعتی بگیرید.
فن سانتریفیوژ صنعتی چگونه کار میکند؟
فن سانتریفیوژ صنعتی با استفاده از نیروی گریز از مرکز هوا را جابهجا میکند. هوا از قسمت ورودی (معمولاً مرکز پروانه/حلزونی) وارد میشود، سپس پرههای پروانه با چرخش سریع، هوا را به سمت بیرون پرتاب میکنند و در نهایت هوا از خروجی فن با فشار بالاتر خارج میشود.
تفاوت اصلی فن سانتریفیوژ با فن آکسیال (محوری) همینجاست:
- فن آکسیال هوا را تقریباً در راستای محور پرهها عبور میدهد (مثل پنکه بزرگ).
- فن سانتریفیوژ هوا را از مرکز میگیرد و به کنارهها پرت میکند، به همین دلیل توانایی ایجاد فشار بالاتر و غلبه بر مقاومت کانالها، فیلترها و تجهیزات را دارد.
چرا در صنعت از فن سانتریفیوژ استفاده میشود؟
در بسیاری از پروژههای صنعتی، فقط “جابهجا کردن هوا” کافی نیست؛ سیستم باید بتواند از میان کانالها، فیلترها، سیکلونها، اسکرابرها یا مبدلهای حرارتی عبور کند. این مسیرها باعث افت فشار میشوند. فن سانتریفیوژ برای همین شرایط ساخته شده است.
مزیتهای مهم فن سانتریفیوژ صنعتی:
- فشار استاتیک بالاتر نسبت به اکثر فنهای محوری
- مناسب برای کانالکشی طولانی و سیستمهای پیچیده
- امکان انتخاب از بین انواع پروانه برای گردوغبار، دود، هوای داغ، بخارات
- امکان ساخت در جنسهای مختلف (فولاد، استیل، آلومینیوم، پلیپروپیلن و…)
- قابلیت کوپل مستقیم یا تسمهای و تنظیم دور

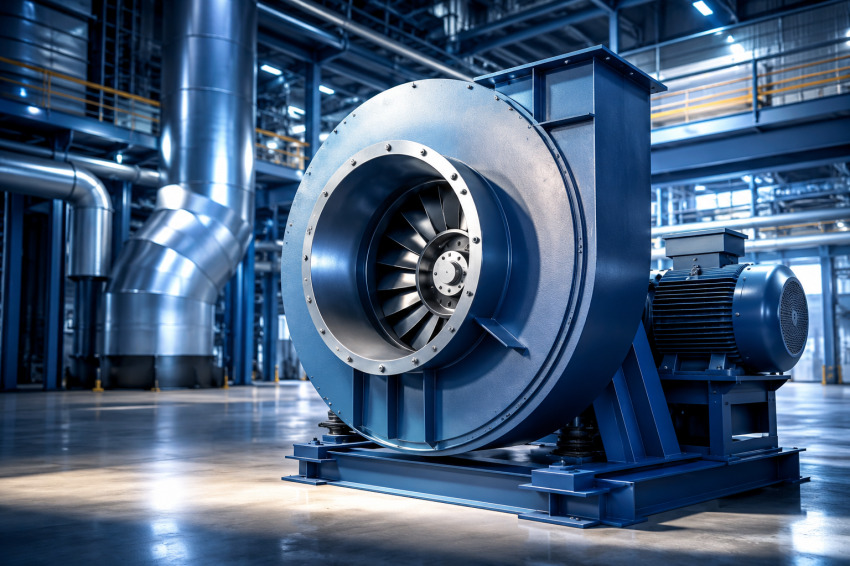

اجزای اصلی فن سانتریفیوژ صنعتی
شناخت اجزای فن کمک میکند بهتر انتخاب کنید و هزینه تعمیرات را کاهش دهید:
پروانه (Impeller)
قلب فن است. نوع پرهها (خم به جلو، خم به عقب، رادیال) روی فشار، راندمان، صدا و تحمل گردوغبار اثر مستقیم دارد.
حلزونی یا هوزینگ (Casing/Scroll)
بدنهای که هوا را جمع و به سمت خروجی هدایت میکند. طراحی آن روی بازدهی و کاهش آشفتگی جریان اثرگذار است.
الکتروموتور
توان (کیلووات)، کلاس عایقی، درجه حفاظت (IP) و دور موتور (RPM) باید متناسب با کاربرد باشد.
شاسی/فریم و یاتاقانها (در مدلهای تسمهای)
در فنهای صنعتی بزرگ، یاتاقانها و شفت بسیار مهماند.
کوپلینگ مستقیم یا تسمه و پولی
در کوپل مستقیم موتور به فن وصل است؛ در تسمهای میتوان دور را تغییر داد و موتور را از گرمای هوا یا لرزشها دورتر نگه داشت.
دمپر، لرزهگیر، صداگیر و اتصالات کانال
اینها بخش تکمیلیاند ولی اثر بزرگی روی عملکرد و راحتی بهرهبرداری دارند.

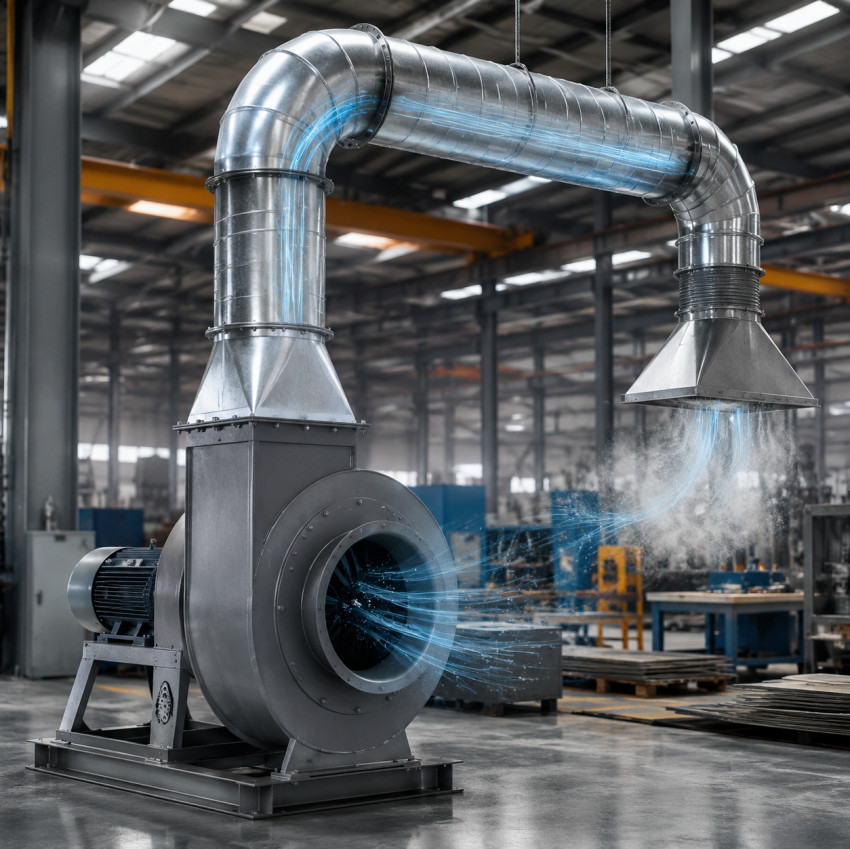

انواع فن سانتریفیوژ صنعتی (بر اساس نوع پروانه)
1) فن سانتریفیوژ با پره خم به جلو (Forward Curved)
- مناسب برای دبی بالا و فشار متوسط
- معمولاً صدای کمتر در دورهای پایین
- برای هوای نسبتاً تمیز بهتر است
- در برابر گردوغبار سنگین و ذرات ساینده انتخاب ایدهآل نیست
کاربردها: تهویه عمومی، هواسازها، سیستمهای HVAC، هوای تمیز یا نیمهتمیز.
2) فن سانتریفیوژ با پره خم به عقب (Backward Curved/Inclined)
- راندمان بالاتر و مصرف انرژی بهینهتر
- عملکرد پایدارتر در برابر تغییرات سیستم
- گزینه محبوب برای کارکرد صنعتی طولانیمدت
کاربردها: خطوط تولید، سیستمهای مکش با کانالکشی، فیلترها، پروژههایی که هزینه برق اهمیت دارد.
3) فن سانتریفیوژ پره رادیال (Radial Blade)
- پرهها به شکل شعاعیاند و برای ذرات، گردوغبار، مواد چسبنده بهتر جواب میدهند
- مقاومت مکانیکی خوب
- معمولاً صدا بیشتر و راندمان پایینتر از مدلهای خم به عقب است
کاربردها: مکش خاکاره، پودر، براده، دود جوشکاری با ذرات، صنایع چوب، سیمان، ریختهگری.

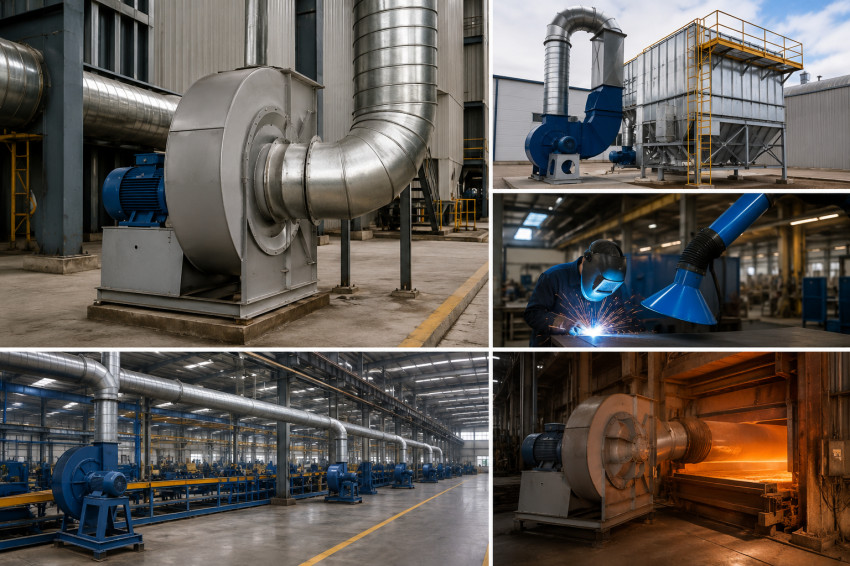

کاربردهای رایج فن سانتریفیوژ صنعتی
فن سانتریفیوژ تقریباً در هر صنعتی ردپایی دارد، از جمله:
- مکش دود و بخارات (جوشکاری، رنگ، مواد شیمیایی)
- غبارگیرها و بگفیلترها (Dust Collector)
- تهویه سالن تولید و سولهها
- تهویه و خنککاری تابلو برق و اتاق تجهیزات
- انتقال هوای گرم در کورهها و خشککنها (با طراحی مخصوص)
- سیستمهای اگزاست و هوای آلوده
- صنایع غذایی (با جنس مناسب و استانداردهای بهداشتی)
- صنایع دارویی و شیمیایی (با متریال مقاوم در برابر خوردگی)
معیارهای مهم برای انتخاب فن سانتریفیوژ صنعتی
انتخاب درست فقط “قدرت موتور” نیست. برای خرید اصولی، این معیارها را بررسی کنید:
1) دبی هوا (Airflow / CFM یا m³/h)
اولین سوال: چقدر هوا باید جابهجا شود؟
این عدد از حجم محیط، نرخ تعویض هوا، یا نیاز فرآیندی محاسبه میشود.
2) فشار استاتیک (Static Pressure / Pa یا mmWC)
مهمترین بخش بسیاری از پروژهها همین است. افت فشار کانال، زانوها، فیلترها، هودها و تجهیزات باید محاسبه شود تا فن بتواند بر آن غلبه کند.
3) نوع هوا و آلودگی
- هوای تمیز یا دارای گردوغبار؟
- ذرات ساینده؟
- بخارات خورنده؟
- رطوبت بالا؟
- چربی و ذرات چسبنده؟
نوع هوا تعیین میکند چه پروانهای و چه جنسی انتخاب کنید.
4) دمای هوا
برای هوای داغ باید:
- موتور از مسیر هوای گرم دور شود (مثلاً تسمهای)
- کلاس حرارتی مناسب انتخاب شود
- یاتاقان و گریس متناسب با دما باشد
5) جنس بدنه و پروانه
- فولاد معمولی: کاربرد عمومی
- استیل: محیطهای خورنده/بهداشتی
- آلومینیوم: سبک و مناسب برخی کاربردها
- پلیپروپیلن/FRP: مقاوم در برابر مواد شیمیایی
6) صدا و ارتعاش
محیطهای صنعتی هم به استانداردهای صدا توجه دارند. انتخاب درست پروانه، دور موتور، بالانس دقیق و نصب لرزهگیر اهمیت زیادی دارد.
7) راندمان و هزینه برق
فنهایی با راندمان بالاتر (مثلاً backward curved) در طول زمان هزینه برق را کاهش میدهند. اگر فن ۲۴ ساعته کار میکند، این موضوع بسیار مهم است.
8) کنترل دور (اینورتر/VFD)
با VFD میتوانید دبی را کنترل کنید و مصرف برق را کم کنید. قانون مهم فنها:
- کاهش دور، مصرف توان را به شکل چشمگیر کم میکند (تقریباً به توان سوم سرعت وابسته است).
پس برای سیستمهایی که همیشه فوللود نیستند، VFD بسیار ارزشمند است.
کوپل مستقیم یا تسمهای؟ کدام بهتر است؟
کوپل مستقیم (Direct Drive)
مزایا:
- تعمیر و نگهداری کمتر (بدون تسمه)
- راندمان بهتر
- فضای کمتر
معایب:
- انعطاف کمتر برای تغییر دور
- موتور نزدیکتر به جریان هوا (در هوای داغ/آلوده ممکن است محدودیت ایجاد کند)
تسمهای (Belt Drive)
مزایا:
- امکان تغییر دور با پولیها
- موتور میتواند دورتر از هوای گرم/آلوده قرار بگیرد
- مناسب فنهای بزرگ صنعتی
معایب:
- نیاز به سرویس تسمه و همراستایی
- احتمال لغزش و افت راندمان
نکات نصب اصولی فن سانتریفیوژ صنعتی
نصب غیر اصولی باعث کاهش راندمان و افزایش صدا و خرابی میشود:
- استفاده از لرزهگیر (Vibration Isolator) روی شاسی
- اتصال کانال با فلکسیبل (پارچهای/لاستیکی) برای جلوگیری از انتقال لرزش
- رعایت طول مناسب کانال مستقیم در ورودی/خروجی تا جریان آرام شود
- جلوگیری از ورود اجسام خارجی به پروانه (توری/گارد)
- تنظیم دقیق همراستایی در مدل تسمهای
- بررسی جهت چرخش (خیلی رایج: فن برعکس میچرخد و راندمان افت میکند)
- بالانس پروانه و چک کردن پیچها بعد از چند ساعت کارکرد اولیه
نگهداری و سرویس دورهای (برای افزایش عمر فن)
یک برنامه ساده سرویس دورهای میتواند از توقف خط تولید جلوگیری کند:
- بازرسی ماهانه صدا و لرزش
- چک کردن شل شدن پیچها و اتصالات
- تمیزکاری پروانه (بهخصوص در هواهای چرب/غبارآلود)
- بررسی یاتاقانها و گریسکاری طبق دستور سازنده
- در فن تسمهای: بررسی کشش تسمه و ترکخوردگی
- کنترل دمای موتور و آمپر مصرفی (افزایش آمپر نشانه فشار زیاد یا ایراد مکانیکی است)
اشتباهات رایج هنگام خرید فن سانتریفیوژ صنعتی
- انتخاب فن فقط بر اساس “اسب بخار/کیلووات” بدون محاسبه فشار
- خرید فن برای دبی بالا، اما نادیده گرفتن افت فشار کانال و فیلتر
- انتخاب پروانه نامناسب برای گردوغبار (مثلاً Forward Curved برای غبار سنگین)
- نصب بدون لرزهگیر و فلکسیبل → لرزش و ترک خوردن کانال/بدنه
- عدم توجه به دمای هوا و نزدیک بودن موتور به هوای داغ
- استفاده از فن ارزان با بالانس ضعیف → خرابی یاتاقان و صدا
سوالات متداول (FAQ)
فن سانتریفیوژ برای مکش گردوغبار بهتر است یا فن آکسیال؟
برای سیستمهایی که کانال، فیلتر، سیکلون یا افت فشار زیاد دارند، معمولاً فن سانتریفیوژ انتخاب بهتری است. برای تهویه آزاد و مسیر کوتاه، فن آکسیال هم میتواند کافی باشد.
برای کارگاه چوب و خاکاره چه نوع پروانهای مناسب است؟
اغلب پره رادیال یا فنهای مخصوص انتقال ذرات (Material Handling) مناسبترند چون با ذرات بهتر کنار میآیند.
آیا میشود دبی فن سانتریفیوژ را کم و زیاد کرد؟
بله؛ با اینورتر (VFD) یا تغییر پولی در مدل تسمهای. کنترل دور معمولاً بهترین روش برای کاهش مصرف برق است.
جمعبندی: چطور بهترین فن سانتریفیوژ صنعتی را انتخاب کنیم؟
اگر بخواهیم انتخاب فن سانتریفیوژ صنعتی را در چند قدم خلاصه کنیم:
- دبی موردنیاز (m³/h) را مشخص کنید.
- افت فشار کل سیستم (Pa) را محاسبه کنید.
- نوع آلودگی و دمای هوا را مشخص کنید.
- بر اساس شرایط، نوع پروانه (Forward/Backward/Radial) را انتخاب کنید.
- به راندمان، صدا، کنترل دور و کیفیت ساخت توجه کنید.
- نصب اصولی و نگهداری دورهای را جدی بگیرید.
